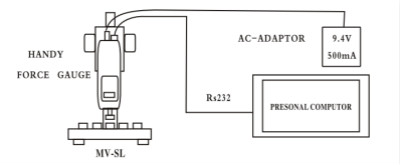

使用手持電子式推拉力計的標準機器構成和連接方式如下所示:

　　構成例: (1) HANDY電子式拉壓力計

　　(2) AC整流器DC9.4V 500mA ( 標準品)

　　(3) SERIAL信號輸出排線( 標準品)

　　(4) 測試機臺。型號: MV-SL(豎式)、 MV-SH(橫式)

　　(5) Presonal Computor (如HBM EPSON HP )

　　測試前的準備:

　　(1)如上圖所示，將各種機器連接起來。

　　(2)打開HANDY的電源(ON) 和PC的電源。

　　(3)操作MODE來設定各種機能。

　　(4)設定測量模式[TEST] 。

　　(5)設定荷重之感應值[ AODT](感知范圍設定)。

　　(6) 設定荷重之下限[LODT] (測試下限設定)。

　　(7)設定荷重之上限| [HIDT](測試上限設定)。

　　(8)設定測試比較值[ CPDT ](比較值設定)。

　　(9)打印測試結果按PRINT可輸出測試數(shù)據(jù)。

　　注意事項:(1)測試荷重值的感應器(LOADCELL)在軸向的力量(含:拉，壓二方向)超過最大荷重150%時會壞掉，操作時請?zhí)貏e小心注意。另外，橫向荷重和動擊荷

　　重亦須避免。(2)如無法顯示，表示電池無電壓，請利用所附整流器充電。
